НАЗНАЧЕНИЕ:

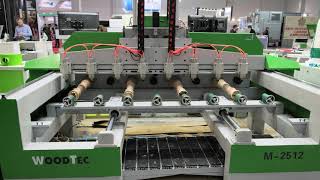

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
СХЕМА ОБРАБОТКИ:
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
|
|
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
|
|
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ
За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
|
|
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
|
|
|

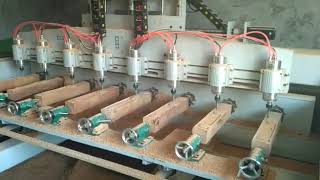

ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ - 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
|
|
|
ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДНЫЕ ДВИГАТЕЛИ) LEADSHINE
В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.
|
|
|
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер.
Подробнее здесь
|
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО.
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
№
|
Наименование
|
Кол-во, шт.
|
Примечание
|
|
1
|
Электрошпиндель HQD, Китай (водяное охлаждение)
|
8
|
2,2 кВт 24 000 об/мин
|
|
2
|
Частотный преобразователь для плавного изменения оборотов электрошпинделя
|
4
|
|
|
3
|
Ручной пульт управления станком Rich Auto
|
1
|
A18 version
|
|
4
|
Накладной стол с Т-пазами, для фиксации заготовок струбцинами
|
1
|
|
|
5
|
Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine
|
4
|
|
|
6
|
Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект)
|
3
|
|
|
7
|
Шарико-винтовая передача по осям X и Z
|
1
|
|
|
8
|
Передача при помощи косозубых реек по осям Y (комплект)
|
1
|
|
|
9
|
Набор фрез для обработки дерева/МДФ/ДСП (комплект)
|
1
|
|
|
10
|
Набор цанг, фиксация гайкой (комплект)
|
1
|
ER20
|
|
11
|
Набор гаечных ключей для смены инструмента
|
1
|
|
|
12
|
Ящик с ЗИП
|
1
|
|
|
13
|
Программное обеспечение
|
1
|
на русском языке
|
|
14
|
Руководство пользователя
|
1
|
на русском языке
|
a:2:{s:4:"TEXT";s:3662:"
|
Диаметр обработки, мм
|
до 250
|
|
Длина обработки, мм
|
до 1200
|
|
Длина обработки на рабочем столе (работа по плоскости), мм
|
до 800
|
|
Система смены инструмента
|
Ручная (цанговый, фиксация гайкой)
|
|
Тип передачи по осям X, Z
|
ШВП
|
|
Тип передачи по оси Y
|
Косозубая рейка
|
|
Тип электродвигателей перемещения
|
Шаговые двигатели с энкодерами
|
|
Скорость рабочего хода, м/мин
|
0 - 10
|
|
Скорость холостого хода, м/мин
|
0 - 20
|
|
Частота вращения шпинделя, об/мин
|
0 - 24 000
|
|
Мощность шпинделя, кВт
|
2,2
|
|
Тип охлаждения шпинделя
|
водяное
|
|
Тип цанги
|
ER20
|
|
Посадочный диаметр инструмента, наибольший, мм
|
12
|
|
Напряжение, В
|
380
|
|
Частота тока, Гц
|
50
|
|
Общая установленная мощность, кВт
|
24
|
|
Габаритные размеры:
|
|
Длина, мм
|
3650
|
|
Ширина, мм
|
2300
|
|
Высота, мм
|
2000
|
|
Вес, кг
|
2500
|
