ОПИСАНИЕ

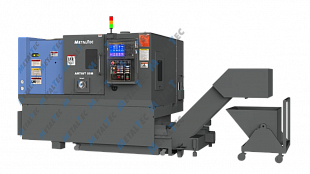

Токарный станок ЧПУ с наклонной станиной – ARTIST 55M предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка его надежность и точность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСОБЕННОСТИ
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Направляющие качения (Тайвань)
- Гидравлический привод пиноли задней бабки
- Проходное отверстие шпинделя 50 мм
- Станина имеет индукционную закалку с твердостью > HRC55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты FANUC
ПРЕИМУЩЕСТВА
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
КОМПЛЕКТАЦИЯ
|
Система управления, ЧПУ
|
FANUC Oi-TF Type3 + manual guide
|
|
Цельнолитая чугунная станина
|
+
|
|
Направляющие качения
|
+
|
|
Серводвигатели оси X/Z
|
FANUC
|
|
Маховик перемещения по осям
|
в комплекте
|
|
Патрон
|
гидравлический З-х кулачковый патрон
|
|
Инструментальная система
|
12 позиционная приводная револьверная голова
|
|
Подача СОЖ 300 Ватт
|
+
|
|
Автоматическая система смазки
|
+
|
|
LED освещение
|
+
|
|
Подача СОЖ
|
+
|
|
Стружечный конвейер
|
+
|
|
Измерение и привязка инструмента
|
+
|
Технические характеристики
-
Модель
MetalTec ARTIST 55M
-
Система ЧПУ
FANUC Oi-TF Type3 + manual guide
-
Серводвигатели по осям Х / Z
FANUC
-
Макс. диаметр над станиной, мм
560
-
Макс. диаметр над суппортом, мм
280
-
Расстояние между центрами, мм
575
-
Макс. диаметр обработки, мм
350
-
Макс. длина обработки, мм
525
Шпиндель
-
Макс. обороты, об/мин
4000
-
Отверстие шпинделя, мм
63
-
Максимальный диаметр обработки прутка, мм
50
-
Торец шпинделя
A2-8
-
Диаметр патрона, мм
250
Инструментальный резцедержатель
-
Тип
12-ти позиционная револьверная голова Pragati DST-100
-
VDI-40-0°, шт
1
-
VDI-40-0° -90°, шт
2
-
Рабочий диапазон оборотов, об/мин
4000-4500
-
Радиальный держатель инструмента
4 шт. 25х25
-
Держатель торцевого инструмента
3 шт. 25х25
-
Держатель расточных инструментов
2 шт. 40мм
Механическая задняя бабка
-
Тип привода пиноли
гидравлический
-
Макс. перемещение, мм
80
-
Конус
MT5
Двигатель
-
Мощность двигателя, кВт
11 / 15
-
Насос СОЖ, ватт
300
Габаритные размеры
-
Тип станины
наклонная
-
Длина, мм
4300
-
Ширина, мм
2200
-
Высота, мм
2200
-
Вес нетто, кг
3100
-
Вес брутто, кг
3400
