НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 50x1000H предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
- Жесткие направляющие скольжения;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 82 мм;
- Станина имеет индукционную закалку с твердостью HRC50;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Ширина станины 400 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высоко производительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;
- Шкаф с электрокомпонентами, степень защиты IP54.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- 3-кулачковый гидравлический патрон 250 мм;
- 11 / 15 кВт мощность шпинделя;
- 8-ми позиционная револьверная голова VDI 40;
- Система ЧПУ Siemens 808D Advanced;
- Серводвигатели Siemens по осям Х / Z;
- Задняя бабка;
- Автоматическая система смазки направляющих;
- Система подачи охлаждающей жидкости (СОЖ);
- Вспомогательный источник света;
- Кабинетная защита;
- Комплект ЗИП.
ОПЦИИ:
- Шпиндель с проходным отверстием 105 мм;
- Система ЧПУ FANUC 0i-TF PLUS;
- 3-кулачковый гидравлический патрон;
- Гидравлическая задняя бабка.
Технические характеристики
Габариты обрабатываемых деталей:
-
Макс. диаметр обработки над станиной, мм
500
-
Макс. диаметр обработки над суппортом, мм
280
-
Расстояние между центрами, мм
1000
Станина и направляющие:
-
Тип станины
Усиленная монолитная станина из чугуна
-
Твердость направляющих станины
HRC 50
-
Ширина станины, мм
400
-
Направляющие по оси Z
Скольжения
-
Направляющие по оси Х
Скольжения
Система управления и сервоприводы:
-
Стойка управления
Siemens 808D Advanced
-
Серводвигатели
Siemens
Шпиндель:
-
Диаметр отверстия в шпинделе, мм
82
-
Торец шпинделя
А2-8
-
Конус шпинделя
Ø 90 мм 1:20
-
Патрон, мм
250
-
Скорость вращения, об/мин
150 - 1600
Перемещение и скорость подачи:
-
Ход по оси Х, мм
350
-
Ход по оси Z, мм
750
-
Х / Z ускоренная подача , м/мин
6 / 8
Инструмент:
-
Тип установки инструмента, мм
8-ми позиционная револьверная головка
-
Количество устанавливаемого инструмента
8
-
Размер инструмента, мм
25 x 25
-

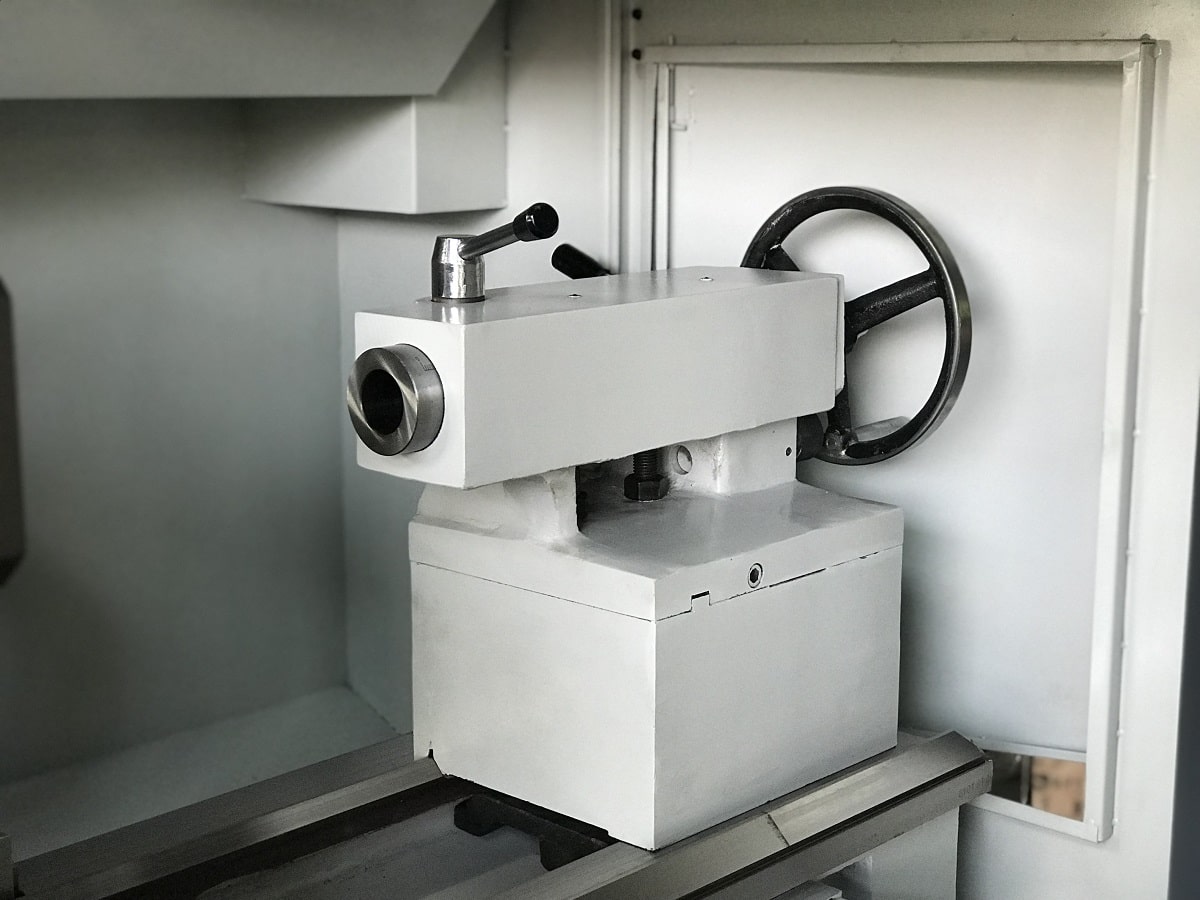

Задняя бабка
Ручная
-
Максимальное перемещение, мм
150
-
Конус
МТ5
Двигатель:
-
Тип двигателя
Серво двигатель
-
Мощность двигателя, кВт
11 / 15
-
Мощность системы охлаждения, Вт
300
Габаритные размеры:
-
Длина, мм
2860
-
Ширина, мм
1600
-
Высота, мм
1750
-
Вес, кг
2800
Габаритные размеры в упаковке:
-
Длина , мм
3050
-
Ширина, мм
1800
-
Высота, мм
2060
-
Вес, кг
3100
