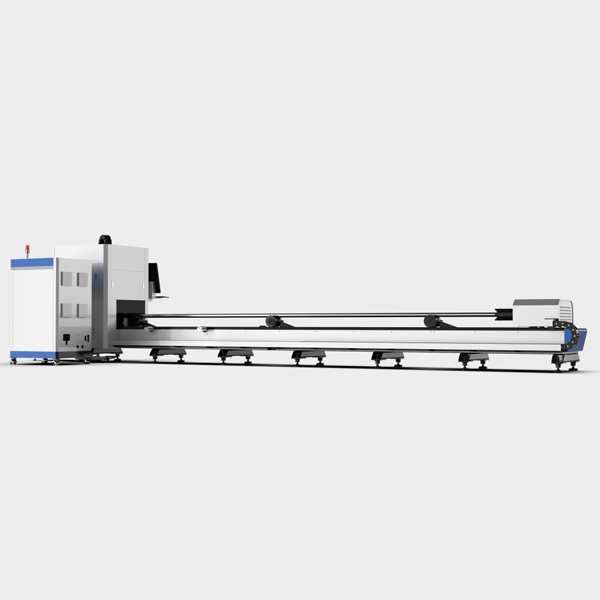

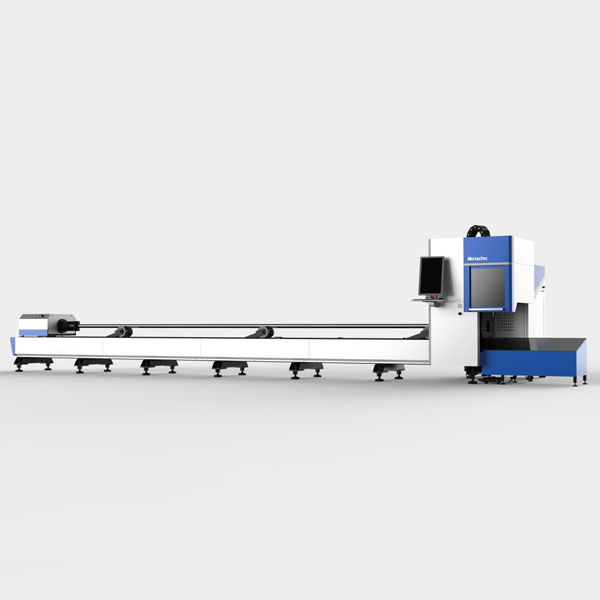

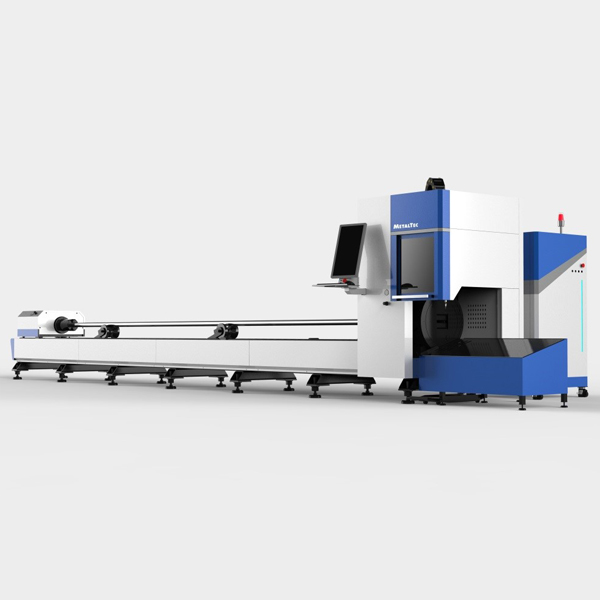

MetalTec T-6016 оптоволоконный лазерный станок для металлических труб



0
4 689 022 ₽ 65 000 USD
Заказать

НАЗНАЧЕНИЕ:

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.



КОНСТРУКТИВНАЯ СХЕМА СТАНКА:



СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:

Материал Толщина (мм) Скорость резки (м/мин) Рабочий газ Давление газа Тип сопла Высота фокуса
Углеродистая сталь 1 18 N2 10 1.5S 0,6
3 3 O2 0,6 1.0D 1
6 1,5 0,6 1.5D 1
8 1,1 0,6 1.5D 1
10 0,8 0,6 2.5D 1

Нержавеющая сталь

1 20 N2 12 1.5S 0,6
2 6 14 2.0S 0,6
3 3 16 3.0S 0,6
4 1 16 3.0S 0,6
5 0,6 18 3.5S 0,5

Алюминий

1 18-20 N2 12 1.5S 0,6
2 5 14 2.0S 0,6
3 1,5 16 3.0S 0,6

Медь / Латунь

1 12 N2 12 2.0S 0,6
2 2 14 2.0S 0,6
3 0,8 16 3.0S 0,6



Технические характеристики
  • Модель
    T-6016
  • Длина труб, мм
    6000
  • Диаметр труб, мм
    20 - 160
  • Режущая головка (Швейцария)
    RAYTOOLS / METALTEC CH3000
  • Настройка фокусного расстояния
    Автофокус
  • Вид охлаждения
    Чиллер HAN LI / S&A / HK (Китай)
  • Направляющие по осям
    Роликовые квадратного сечения
  • Передача по осям
    Шестерня - рейка
  • Передача по оси Z
    Шарико-винтовая пара TBI
  • Датчик высоты
    Автоматический
  • Система управления
    TubesT-Lite
  • Редуктор
    SHIMPO-NIDEC (Япония)
  • Пневматические элементы
    SMC/AirTac (Япония)
  • Электрокомпоненты
    SCHNEIDER (Франция)
  • Точность позиционирования, мм
    ± 0,03
  • Точность повторного позиционирования, мм
    ± 0,02
  • Ускорение
    до 1,2 G
  • Напряжение, В
    380
  • Гарантия на станок
    2 года
Лазер:
  • Тип лазера
    Оптоволоконный лазер
  • Длина волны лазера, нм
    1070
  • Срок работы лазера, ч
    До 100 000
  • Производитель источника
    MAXPHOTONICS
  • Мощность источника, Вт
    1000
  • Гарантия на лазерный источник
    2 года
Двигатели:
  • Серводвигатели по осям W1, кВт
    FUJI 2 кВт (Япония)
  • Серводвигатель по оси W2, кВт
    FUJI 1,5 кВт (Япония)
  • Серводвигатели по осям Y2, кВт
    FUJI 2 кВт (Япония)
  • Серводвигатель по оси X, кВт
    FUJI 1 кВт (Япония)
  • Серводвигатель по оси Z, кВт
    FUJI 0,4 кВт (Япония)
Резка:
  • Максимальная скорость резки, м/мин
    До 30
  • Максимальная скорость холостого хода, м/мин
    До 100
  • Минимальная ширина резки, мм
    0,12
Габаритные размеры оборудования в сборе:
  • Длина, мм
    8500
  • Ширина, мм
    2100
  • Высота, мм
    2500
  • Вес, кг
    3000
